Cấu tạo nhà xưởng, các hạng mục của 1 nhà thép tiền chế

Bạn đang tìm hiểu nhà thép tiền chế được cấu tạo như thế nào?

Bạn đang thắc mắc nhà xưởng có những hạng mục như thế nào?

Các thông số chính của nhà xưởng gồm những gì?

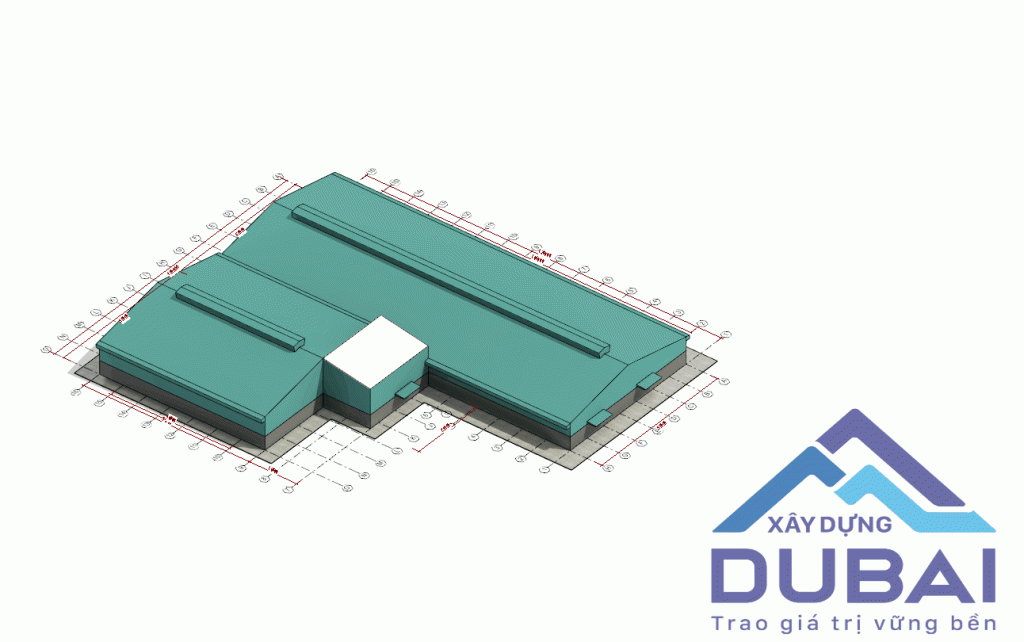

Bây giờ với những hình ảnh trực quan của bài viết + với trải nghiệm thực tế ảo AR. Bạn dễ dàng hình dung được cấu tạo các hạng mục chính của 1 nhà xưởng.

Hạng mục khung mái.

Hạng mục mà gần như tất cả các nhà xưởng bắt buổi phải có. Hạng mục bao gồm phần khung kết cấu thép cột kèo, giằng, xà gồ,… Phần bao che mái bằng tôn, máng nước và các chi tiết phụ khác.

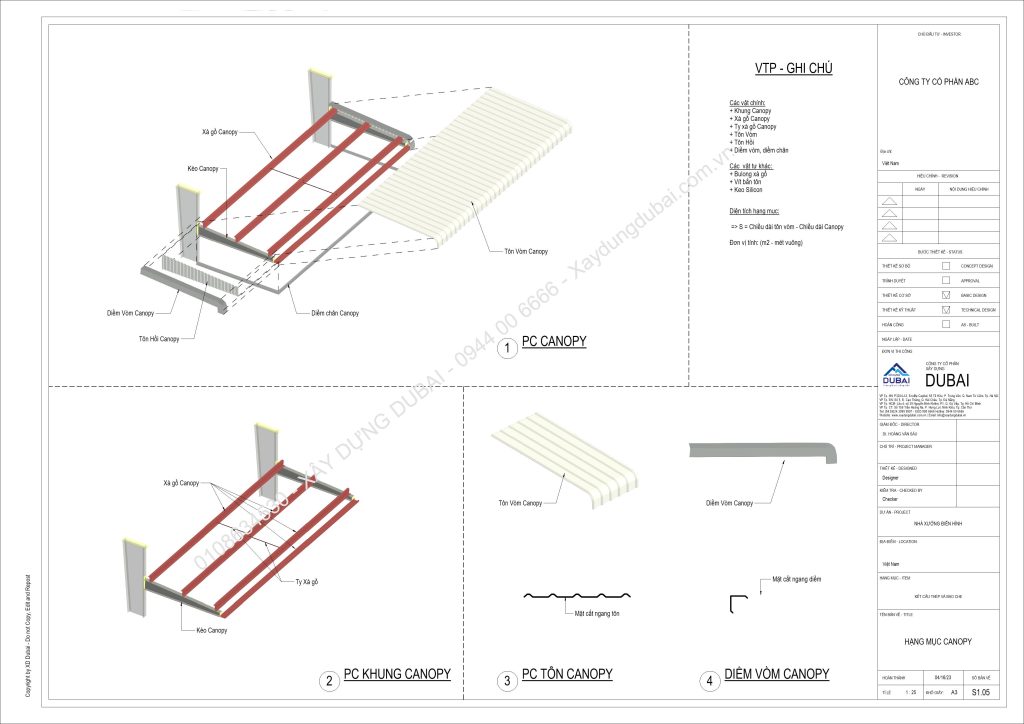

Hạng mục Canopy

Canopy hay còn gọi là mái hiên được bố trí trên các của ra vào của xưởng, làm nhiệm vụ chắn hắt nắng mưa vào trong xưởng. Chiều dài đua ra của Canopy tuỳ thuộc vào yêu cầu của nhà xưởng, ngoài ra còn phụ thuộc vào kích thước cửa và bước khung. Giống với hạng mục khung mái, hạng mục Canopy cũng được cấu tạo từ hệ khung kèo kết cấu thép và bao che bằng tôn. Hệ kết cấu kèo Canopy sẽ được liên kết trực tiếp với hệ khung mái bằng bulong.

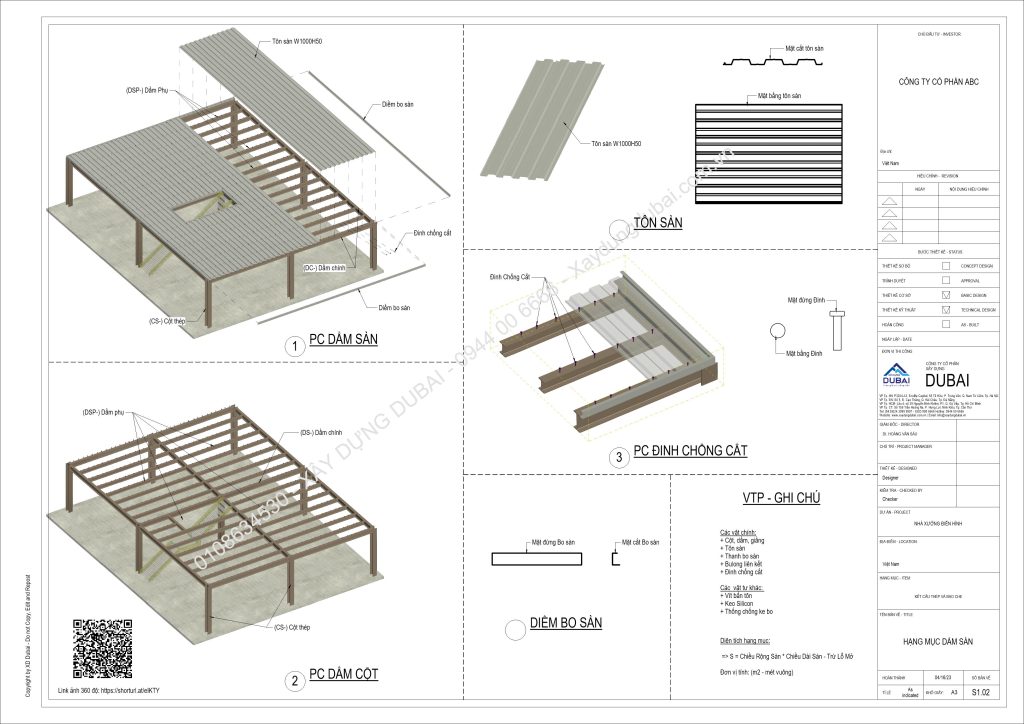

Hệ dầm sàn.

Dầm sàn hệ Decking giúp tối ưu không gian. Hệ sàn Decking có thể vượt được nhịp lớn và chịu được tải tốt hơn rất nhiều sơ với các hệ hàng thông thường khác như BTCT.

Cấu tạo hệ sàn Decking gồm các cấu kiện chính như cột, dầm, giằng, tôn sàn Decking, đinh chống cắt.

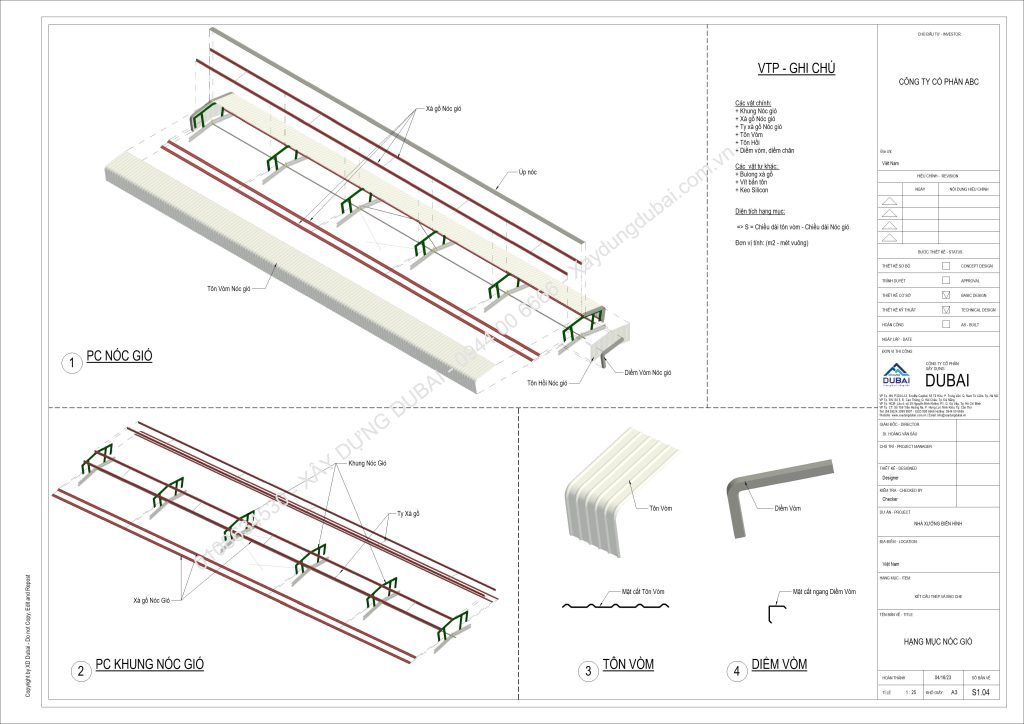

Khung nóc gió.

Nóc gió nằm ở trên đỉnh mái, thường được trừ khoang đầu và cuối của nhà xưởng. Có chức năng giúp không khí nóng đi lên và thoát ra một cách dễ dàng. Đối với các nhà xưởng có mật độ hoạt động nhiều, nên bố trí nóc gió để đảm bảo thông thoáng và nhiệt độ tối ưu cho nhà xưởng.

Cấu tạo hạng mục nóc gió bao gồm hệ khung kèo nóc gió, xà gồ và hệ tôn diềm bao che.

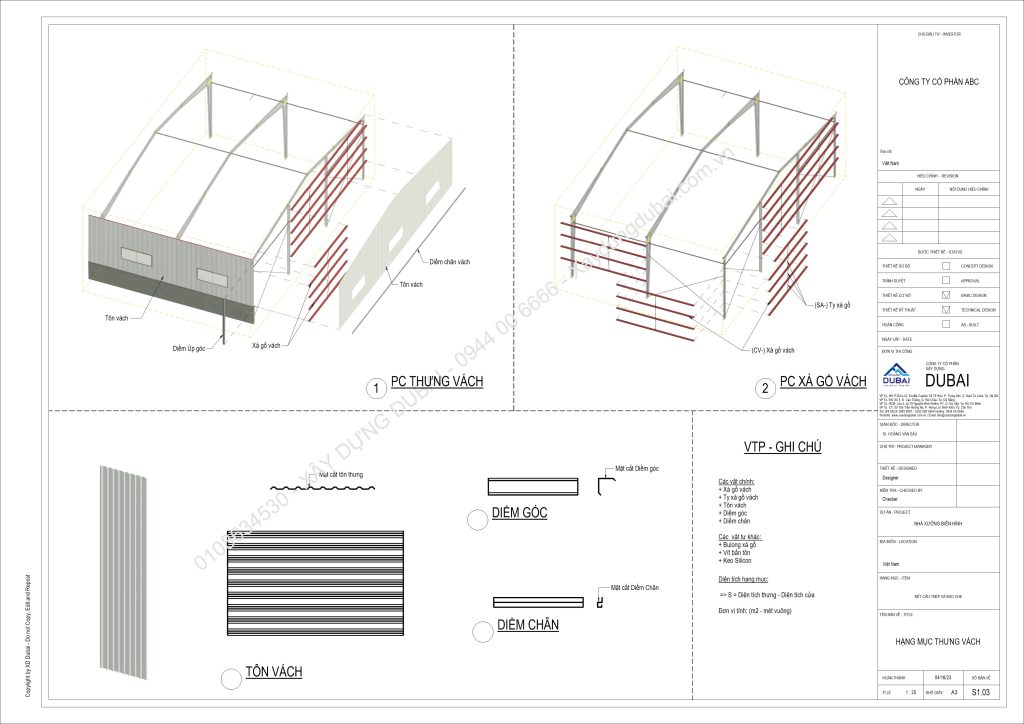

Thưng vách.

Thưng (vách) nhà xưởng là hệ bao che xung quanh, thường được xử dụng tối ưu bằng khung xà gồ và tôn. Tuỳ thuộc vào yêu cầu và đặc trưng vùng miền mà hệ thưng (vách) này được làm từ nền lên hoặc từ tường. Chiều cao tường thông dụng là 1,5-2m. Mục đích của việc xây tường này sẽ giúp hạn chế hư hại của tôn thưng vách khi phải tiếp xúc gần với nền đất, nước và đất bùn sẽ làm tôn nhanh hỏng hơn.

Cấu tạo chủ yếu của phần thưng (vách) này là xà gồ và tôn.

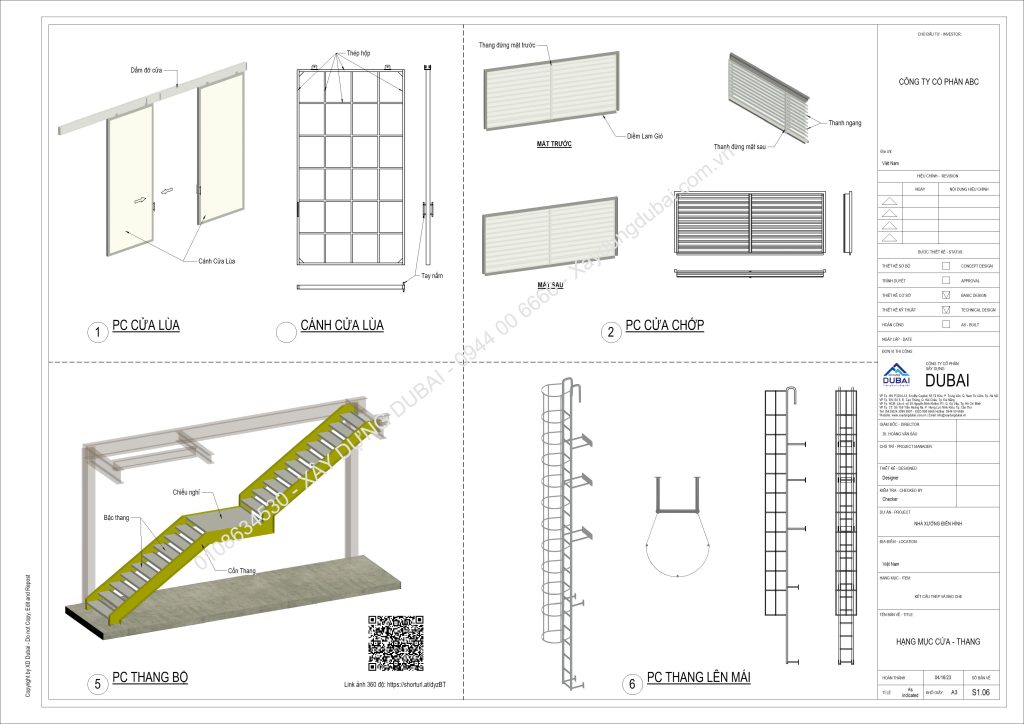

Các hạng mục khác.

Ngoài các hạng mục trên, nhà xưởng còn bao gồm một số hạng mục khác như:

+ Cửa lùa (của đẩy) được làm bằng hệ khung thép hộp và bao bằng tôn. Cánh cửa được đỡ bằng ray chữ i.

+ Làm gió (cửa chớp) được cấu tạo chủ yếu bằng tôn. Lam gió được bố trí nằm trên thưng vách của nhà xưởng, giúp việc lưu thông không khí và giảm nhiệt độ cho nhà xưởng một cách dễ dàng.

+ Thang bộ bằng thép.

+ Thang lên mái bằng thép.

Bạn có thể tham khảo nhiều hồ sơ thiết kế nhà xưởng các khẩu độ khác: https://xaydungdubai.com.vn/ho-so-mien-phi/
